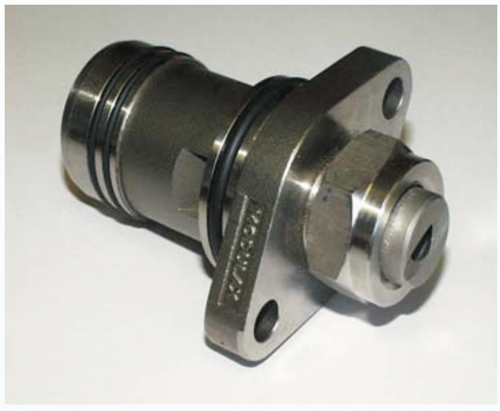

MODULAX閥：

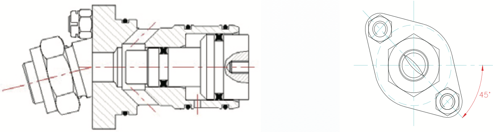

MODULAX閥的名字來源于它的模塊式結構和它內部液體 的軸向層流特征。閥門除芯部的唯一運動部件活塞部分采用 Derlin材料制造外，其它部分全部用不銹鋼制造。

工作原理：

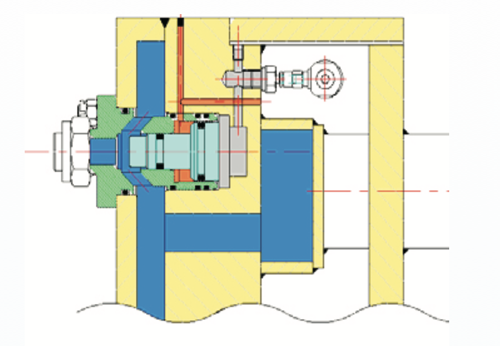

MODULAX 閥安裝在噴射梁的內部，被有一定壓力的冷 卻液包圍。當壓縮空氣通過控制柜中開啟的電磁閥，作用于活 塞上時，推動活塞向前移動關閉MODULAX 閥。當關閉控制 柜中的電磁閥，釋放活塞底部的空氣壓力時，冷卻液壓力回推 活塞，打開MODULAX閥，使冷卻液流向噴嘴。

冷卻效率：

MODULAX 閥具有的寬大流口保證了冷卻液徑直以層流 方式流向噴嘴。由于閥內部完美的幾何形狀，使噴嘴形成的扇 形射流像一片刀片，達到了最佳的熱交換效率。

特點：

◆ MODULAX 閥液/氣壓力比為2:1，可以使用車間內通 用壓縮空氣推動。

◆ 閥體全部包覆在冷卻液之中。

◆ 四個寬大冷卻液流口。

◆ 閥內只有活塞一個運動部件，活塞材料為Delrin，慣性

小、動作快。

◆ 氣體推動,冷卻液不斷沖洗活塞密封底座，保證了活塞

底部對冷卻液的良好密封。

◆ 自定位燕尾槽方式定位噴嘴，保證噴嘴精確定位。

◆ 只需卸下兩個螺絲就可以把MODULAX 閥從噴射梁前

面板卸下并進行更換。

◆ 電磁閥電磁閥安裝于離軋機有一定距離的控制柜中。 ◆ 非常廣泛的選擇，可以在系統中用標準噴嘴，相同壓力

時流量變化范圍可達1:10，并有六種噴射角可選。也可以根據 軋機的需要設計專用噴嘴。

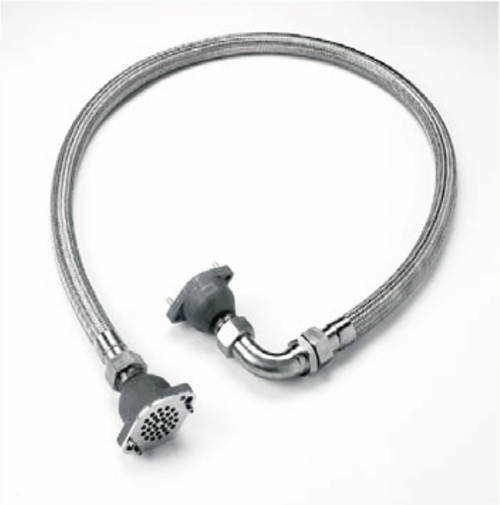

氣管：

氣管非常堅固，外為不銹鋼編織，內有不銹鋼螺紋管，管 子內部有15、21、30或35只細尼龍管可選。氣管的長度根據 軋機具體情況確定。

有關技術數據
